الأوتوكلاف المتوسط من SINOMAC
القطر الفعال: 3500-4500mm
الطول الفعال: 6000-20000mm
درجة الحرارية العملية: 100-450℃
الضغط العملي: 0.8-5.0Mpa
الوسط العملي: الهواء المضغوط/النيتروجين
مجال التطبيق: يُستخدم بشكل أساسي في مجال الفضاء والطيران، والصناعة الدفاعية العسكرية والصناعة العالية المستوى. إنه معدات أساسية لتصنيع العناصر المركبة الكبيرة والمتوسطة الحجم. الأنواع النموذجية من المنتجات تشمل ألواح الأجنحة والخنازير الخلفية للطائرة، أقسام جسم الطائرات الهليكوبتر، الدليلة الاتجاهية، الأغطية الهوائية، أجسام الصواريخ، مكونات الطائرات غير المأهولة الكبيرة، بالإضافة إلى العناصر الهيكلية الحاملة الكبيرة في مجالات مثل السكك الحديدية العالية السرعة والأطاقات التجديدية وغيرها. الأوتوكلاف الكبير من SINOMAC يتميز بتقنية ناضجة وأداء مستقر، وهو ضمان مركزي لتحقيق إنتاج واسع النطاق وعالي الجودة لعناصر المكونات المركبة عالية الأداء.
Introduction
الأوتوكلاف الكبير من SINOMAC هو منتج أساسي تم تطويره خصيصًا لتلبية حاجة الإنتاج بالكميات الكبيرة لعناصر المكونات المركبة من الحجم المتوسط أو الأكبر في مجالات الفضاء والطيران والصناعة العالية المستوى. هذا المنتج حل بنجاح المتطلبات الصارمة لتوازن المجال الحراري والضغطي أثناء عملية الصلب لعناصر الكبيرة والمتوسطة الحجم، بالإضافة إلى مشكلة الموثوقية في ظل التشغيل المستمر الطويل الأجل. من التصميم والتصنيع المُحسّن لجسم الأوتوكلاف ذي الجدار السميك، إلى نظام تدوير الهواء الساخن الكفء والمتوفّر للطاقة؛ من نظام التحكم الدقيق والمتوازن للضغط والفراغ، إلى منصة إدارة ذكية كاملة الأتمتة — كل تصميم يهدف إلى ضمان الحد الأقصى من جودة العملية مع زيادة كفاءة الإنتاج وسهولة التشغيل. هذا يضمن أن سلسلة هذه المنتجات تتمتع بتوازن عملية ممتاز، وقدرة قوية على معالجة الدفعات، ومستوى عالٍ من الأتمتة والذكاء الاصطناعي، ودوروم موثوق ومستقر، وسهولة الصيانة، ليصبح الخيار الأمثل للعملاء في إنتاج المواد المركبة عالية الجودة والوسائط الكبيرة.
الأوتوكلاف الكبير من SINOMAC هو منتج أساسي تم تطويره خصيصًا لتلبية حاجة الإنتاج بالكميات الكبيرة لعناصر المكونات المركبة من الحجم المتوسط أو الأكبر في مجالات الفضاء والطيران والصناعة العالية المستوى. هذا المنتج حل بنجاح المتطلبات الصارمة لتوازن المجال الحراري والضغطي أثناء عملية الصلب لعناصر الكبيرة والمتوسطة الحجم، بالإضافة إلى مشكلة الموثوقية في ظل التشغيل المستمر الطويل الأجل. من التصميم والتصنيع المُحسّن لجسم الأوتوكلاف ذي الجدار السميك، إلى نظام تدوير الهواء الساخن الكفء والمتوفّر للطاقة؛ من نظام التحكم الدقيق والمتوازن للضغط والفراغ، إلى منصة إدارة ذكية كاملة الأتمتة — كل تصميم يهدف إلى ضمان الحد الأقصى من جودة العملية مع زيادة كفاءة الإنتاج وسهولة التشغيل. هذا يضمن أن سلسلة هذه المنتجات تتمتع بتوازن عملية ممتاز، وقدرة قوية على معالجة الدفعات، ومستوى عالٍ من الأتمتة والذكاء الاصطناعي، ودوروم موثوق ومستقر، وسهولة الصيانة، ليصبح الخيار الأمثل للعملاء في إنتاج المواد المركبة عالية الجودة والوسائط الكبيرة.

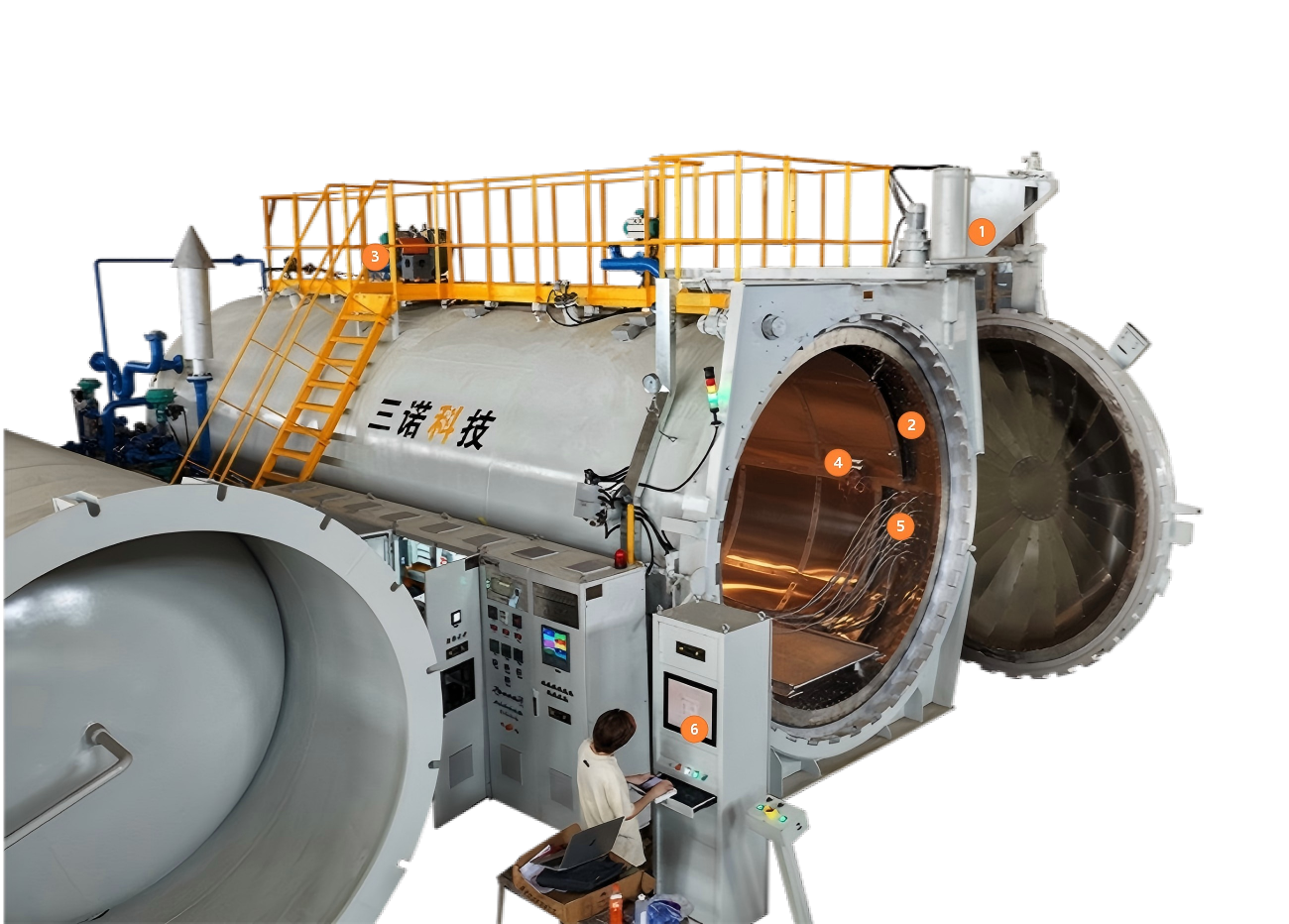

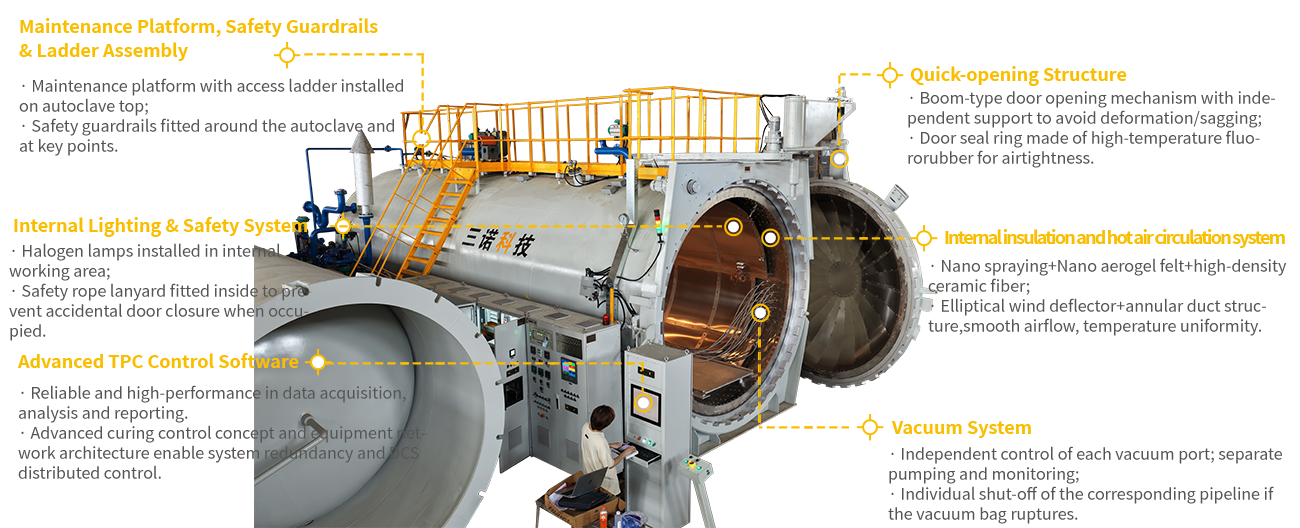

Quick-opening Structure
Boom-type door opening mechanism with independent support to avoid deformation/sagging.
Door seal ring made of high-temperature fluororubber for airtightness.
Internal insulation and hot air circulation system
Nano spraying+Nano aerogel felt+high-density ceramic fiber.
Elliptical wind deflector+annular duct structure,smooth airflow, temperature uniformity.
Maintenance Platform, Safety Guardrails & Ladder Assembly
Maintenance platform with access ladder installed on autoclave top.
Safety guardrails fitted around the autoclave and at key points.
Internal Lighting & Safety System
Halogen lamps installed in internal working area.
Safety rope lanyard fitted inside to prevent accidental door closure when occupied.
Advanced TPC Control Software
Reliable and high-performance in data acquisition, analysis and reporting.
Advanced curing control concept and equipment network architecture enable system redundancy and DCS distributed control.
Vacuum System
Independent control of each vacuum port; separate pumping and monitoring.
Individual shut-off of the corresponding pipeline if the vacuum bag ruptures.
Advantages
الحماية الأمنية المتعددة الطبقات
الوصلات الأمنية المتداخلة والحماية المتعددة في الجوانب الميكانيكية والكهربائية والبرمجية، تضمنت إلى أقصى حد أمان أوتوكلاف الزجاج كوعاء مضغوط.
التصميم الموديولي
نظام الضغط، نظام التبريد، نظام الفراغ، نظام التحميل وغيرها يتم تصميمها بشكل موديولي، مع توزيع جميل و سهولة التثبيت، الصيانة والإصلاح.
برنامج التحكم TPC
النظام المتقدم للتحكم في عمليات الطاقة الحرارية (TPC) القائم على منصة Microsoft Windows يتميز بالدقة الموثوقة والأداء القوي، خاصة في ما يتعلق بنظام جمع البيانات وتحليلها وتوليد التقارير.
خدمة عالمية
معايير تصنيع منتجات متعددة، مثل GB150/ASME/PED/EAC (GOST) وغيرها، لتقديم خدمة عالمية.
Parameters
Model | Working Diameter(mm) | Working Length(mm) | Working Temperature (ºC) | Working Pressure (Mpa) | Part Thermocouple | Vacuum line |
|---|---|---|---|---|---|---|
| SN-CGF3580G | 3500 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35100G | 3500 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35120G | 3500 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35150G | 3500 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35180G | 3500 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF4080G | 4000 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40100G | 4000 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40120G | 4000 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40150G | 4000 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40180G | 4000 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF4020000G | 4000 | 200000 | 100-450 | 0.8~5.0 | 40 | 20 |
* All data above is for reference only. For detailed specifications, please refer to the actual product and official product manual. Unless otherwise stated, all data displayed on this website is reserved and interpreted by SINOMAC.
* For further information on other models, please feel free to contact us.
